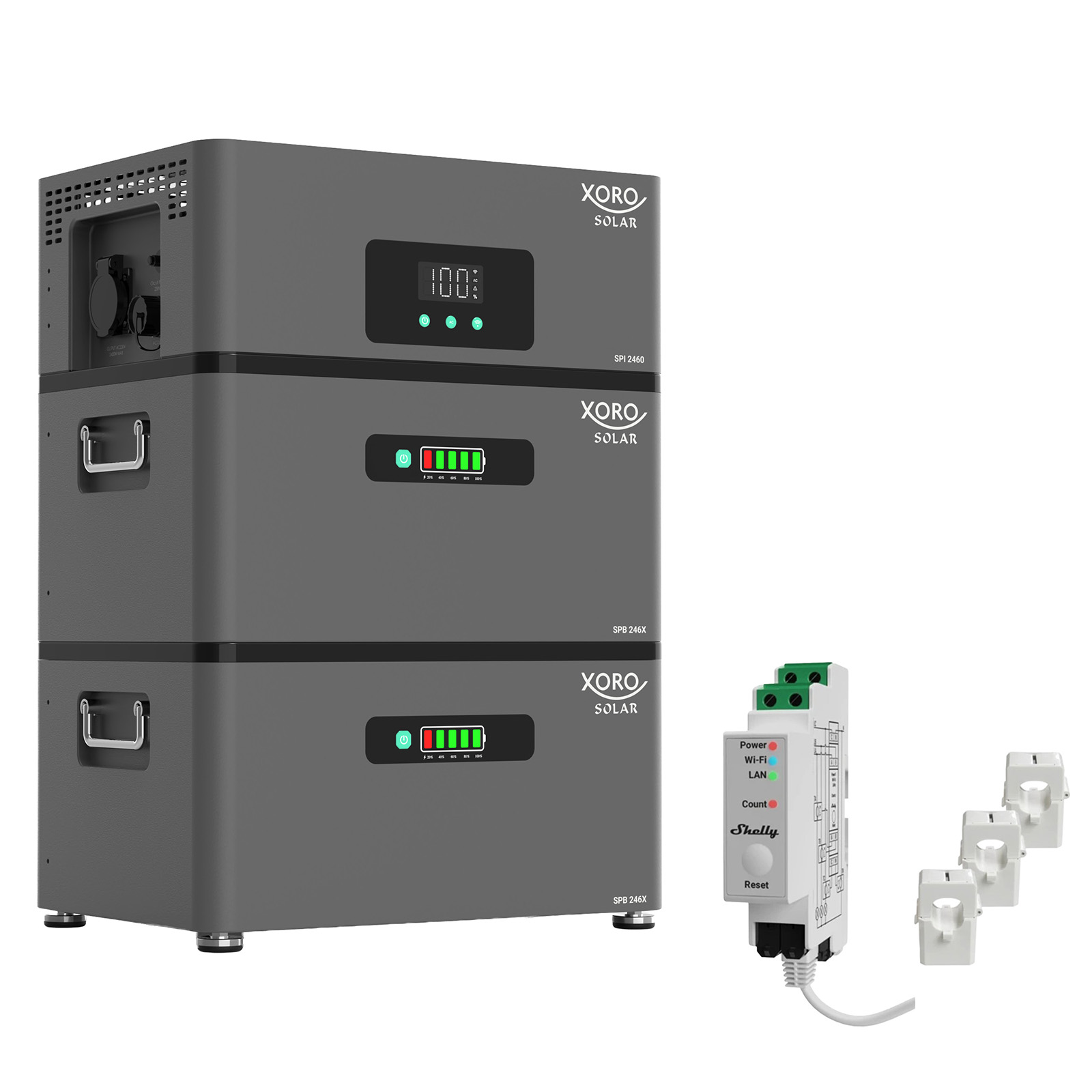

XORO SOLAR ATLAS-E (4,8 kWh) + Shelly Pro 3EM Energiespeicher für Solaranlagen

Das XORO SOLAR ATLAS-E Smart Meter Set verwandelt überschüssigen Solarstrom in nutzbare Energie – genau dann, wenn Sie ihn brauchen. Als AC-gekoppelter Speicher lässt sich das ATLAS-E problemlos in bestehende Balkonkraftwerke und Photovoltaikanlagen integrieren, ohne den vorhandenen PV-Wechselrichter zu ersetzen.
Dank des integrierten Shelly Pro 3EM 120A Smart Meters erfasst das System den Energieverbrauch Ihres Haushalts in Echtzeit auf allen drei Phasen und passt Lade- und Entladevorgänge dynamisch an den tatsächlichen Energiebedarf an – für eine optimierte Eigenverbrauchsquote.

SPI 2460 Batterie-Wechselrichter

Der SPI 2460 ist das zentrale Steuerelement des ATLAS-E. Er verbindet die Batteriemodule mit dem Hausnetz und regelt Lade- und Entladevorgänge effizient und netzkonform. Die Ausgangsleistung beträgt bis zu 2400 W – bei Bedarf auf 800 W begrenzbar, für den Betrieb mit einem Balkonkraftwerk.
Die integrierte Backup-Steckdose liefert bis zu 2400 W Dauerleistung und kurzzeitig 3200 W Spitzenleistung (0,2 Sekunden), ausreichend für Geräte mit erhöhtem Anlaufstrom. Bei einem Stromausfall schaltet das System in weniger als 10 Millisekunden auf Inselbetrieb um – Kühlschrank, Router und Beleuchtung bleiben unterbrechungsfrei versorgt.
Der SPI 2460 ist gemäß VDE-AR-N 4105 zertifiziert. Integrierte Schutz- und Netzüberwachungsfunktionen inklusive Anti-Inselbetrieb gewährleisten einen sicheren und normkonformen Betrieb.

SPB 246X Erweiterungsbatterien – LiFePO₄-Speichertechnologie

Die SPB 246X Erweiterungsbatterien basieren auf Lithium-Eisenphosphat-Technologie (LiFePO₄), einer besonders langlebigen und thermisch stabilen Zellchemie für stationäre Energiespeicher.

• Bis zu 6.000 Ladezyklen (Herstellerangabe, 25 °C, 70 % Restkapazität)
• Batteriespannung 48 V (DC)
• Das integrierte Battery Management System (BMS) überwacht kontinuierlich Spannung, Strom und Temperatur und schützt die Erweiterungsbatterien zuverlässig vor Überladung, Tiefentladung und Überhitzung.
• Das integrierte 5-Segment-LED-Display informiert jederzeit übersichtlich über den aktuellen Ladezustand direkt am Gerät.

Shelly Pro 3EM 120A – intelligente Verbrauchsanalyse

Der Shelly Pro 3EM 120A erfasst den Energieverbrauch Ihres Haushalts in Echtzeit – auf allen drei Phasen, mit umfangreicher Konnektivität (WLAN, LAN, Bluetooth). Auf dieser Grundlage passt das ATLAS-E Lade- und Entladevorgänge dynamisch an und nutzt überschüssigen Solarstrom gezielt im eigenen Haushalt.

• ±1 % Messgenauigkeit – präzise Verbrauchserfassung auf allen drei Phasen
• Vielseitige Konnektivität – WLAN, LAN und Bluetooth
• Detaillierte Datenanalyse – Speicherung von Verbrauchsdaten (bis zu 60 Tage, 1-Minuten-Auflösung) mit 4-Quadranten-Messung

XORO SOLAR Manager App – Systemsteuerung

Mit der XORO SOLAR Manager App steuern Sie das ATLAS-E komfortabel und intuitiv. Sie definieren individuelle Ladezeiten, konfigurieren die Ausgangsleistung (800 W oder 2400 W) und passen die Betriebsmodi flexibel an Ihren Energiebedarf an. Gleichzeitig behalten Sie Energieflüsse und Speicherstatus in Echtzeit im Blick – transparent, strukturiert und jederzeit abrufbar.

Plug & Play Installation und modulare Erweiterung

Die modulare Bauweise erleichtert Transport, Installation und spätere Erweiterungen deutlich im Vergleich zu schweren All-in-One-Systemen. Auch im Servicefall bietet sie klare Vorteile: Statt das gesamte System zu bewegen, wird lediglich die betroffene Komponente geprüft oder ausgetauscht.
Die Installation erfolgt durch einfaches Stapeln der Module. Die mechanische Verbindung wird mit den enthaltenen Verbindungsschienen (2 Stück) sowie Schrauben (4× M4×10) hergestellt. Die elektrische Verbindung erfolgt über integrierte Steckkontakte an Ober- und Unterseite. Da die Module vom SPI 2460 Wechselrichter automatisch erkannt werden, ist keine manuelle Konfiguration erforderlich – die Speicherkapazität lässt sich so in wenigen Minuten erweitern.

Leistungsstark und ganzjährig einsetzbar

Dank Schutzart IP65 ist das System staubdicht und gegen Strahlwasser geschützt – geeignet für Innenräume sowie geschützte Außenbereiche wie Garagen oder überdachte Terrassen.
Betriebstemperatur: −20 °C bis +55 °C. Laden unter 0 °C ist möglich.

Technische Daten – System ATLAS-E

• Speicherkapazität: 4,8 kWh
• Nutzbare Kapazität: 4,56 kWh
• Anzahl Batteriemodule: 2× SPB 246X
• Erweiterbar: bis zu 12 kWh (max. 5× SPB 246X)
• Maße System (B×T×H): 470 × 306 × 625 mm
• Gewicht gesamt: ca. 62,5 kg
• Schutzart: IP65
• Installation: Plug & Play (stapelbar)

Technische Daten – Wechselrichter SPI 2460

• Nennausgangsleistung: 2400 W (im Auslieferungszustand: 800 W)
• Nenneingangsleistung: 2400 W
• Spitzenausgangsleistung: 3200 W (für 0,2 Sekunden)
• Netzspannung: 230 V / 50 Hz / AC (1 Phase)
• Nennausgangsstrom: 10,43 A
• Backup-Steckdose: 230 V / 2400 W
• Umschaltzeit Netz/Backup: < 10 ms
• Leistungsfaktor (cos φ): > 0,99
• Kühlung: Natürliche Konvektion + temperaturgesteuerter Lüfter
• Zulässige Einsatzhöhe: bis 4000 m (Leistungsreduktion ab 2000 m)
• Zertifizierung: VDE-AR-N-4105, Einheitenzertifikat
• Schutzart: IP65

Technische Daten – Batterie SPB 246X

• Zellchemie: LiFePO₄ (Lithium-Eisenphosphat)
• Nennkapazität: 2,4 kWh (pro Modul)
• Nutzbare Kapazität: 2,28 kWh (pro Modul)
• Batteriespannung: 48 V (DC)
• Anzahl Zellen: 15
• Zellspannung / Kapazität: 3,2 V / 50 Ah
• Lade-/Entladezyklen: 6000 (70 % Restkapazität bei 25 °C)
• BMS-Überwachung: Modulspannung, Ströme, Zellspannungen, Lade-/Entladespannung, Temperatur
• Betriebstemperatur (Laden): −20 °C bis +55 °C
• Betriebstemperatur (Entladen): −30 °C bis +60 °C
• Maße Batterie (B×T×H): 449 × 306 × 260 mm
• Gewicht Batterie: 25 kg (pro Modul)
• Schutzart: IP65

Technische Daten – Shelly Pro 3EM 120A

• Messgenauigkeit: ±1 %
• Messauflösung: 1 Minute (Datenspeicherung bis zu 60 Tage)
• Versorgungsspannung AC: 100 – 260 V, 50/60 Hz
• Stromverbrauch: < 3 W
• Kanäle: 3 Phasen
• Strommessgenauigkeit: ±1 % (2 – 120 A) / ±2 % (1 – 2 A) / ±5 % (0 – 1 A)
• LAN: RJ45 Netzwerkanschluss
• Wi-Fi: 802.11 b/g/n
• Bluetooth: 4.2
• Maße (B×T×H): 19 × 69 × 94 mm
• Gewicht: 62 ±1 g
• Montage: DIN-Hutschiene
• Gehäuse: Kunststoff
• Betriebstemperatur: −20 °C bis +40 °C

Kommunikation & Steuerung

• Kommunikation: WLAN (2,4 GHz)
• App: XORO SOLAR Manager App (iOS / Android)
• Anzeige: LED-Display (Ladezustand & Status)
• Kompatibilität: Shelly Smart Meter, everHome Ecotrack

Lieferumfang

• 1× XORO SOLAR SPI 2460 Batterie-Wechselrichter
• 2× XORO SOLAR SPB 246X Erweiterungsbatterien
• 1× Shelly Pro 3EM 120A Smart Meter (inkl. 3× 120A Stromwandler)
• Netzkabel (1,5 m mit Schutzkontaktstecker)
• Verbindungsschienen (2×)
• Befestigungswinkel
• Schraubensatz
• Gerätefüße
